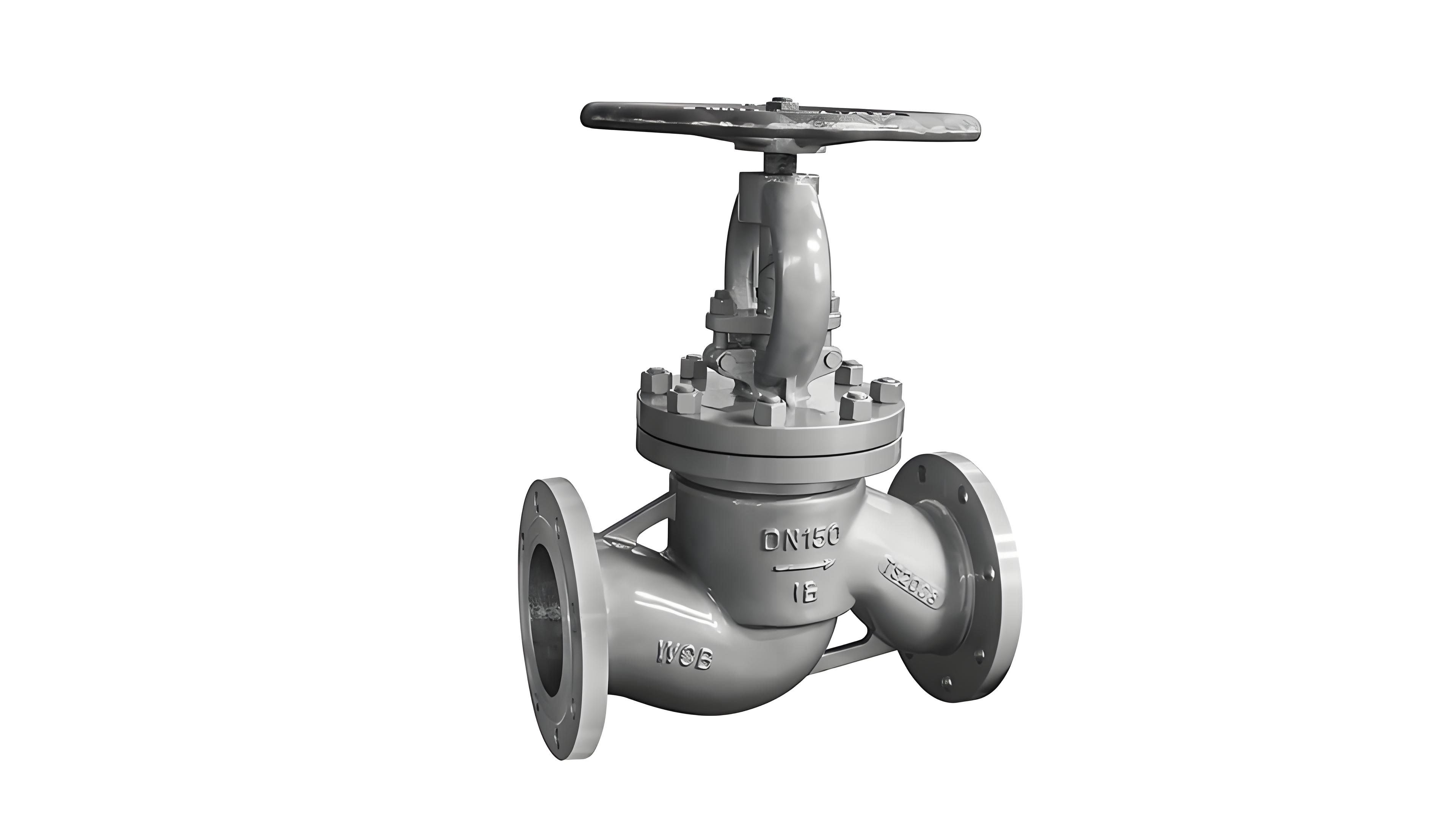

截止閥J41H-16C\DN250技術相關參數及產品介紹

[ 2024-10-11 ]

了解更多相關產品點擊：截止閥

‌截止閥J41H-16C\DN250是一種用于切斷或接通管路介質的閥門，廣泛應用于石油、化工、制藥、化肥、電力等行業。‌ 該閥門適用于公稱壓力為1.6MPa的工作環境下，適用于水、蒸汽、油品等介質‌。它的主要技術參數包括：公稱通徑為DN250，工作溫度范圍為-29℃至550℃，適用于水、蒸汽、油品等介質。該閥門采用手動操作方式，閥體材料為WCB鑄鋼，閥瓣和閥座采用司太立鈷基硬質合金堆焊而成，具有良好的耐磨性和密封性‌。的主要特點包括：結構合理，密封可靠，性能優良，造型美觀。閥瓣和閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨性強。閥桿經過調質和表面氮化處理，具有良好的抗腐蝕性和抗擦傷性。此外，該閥門可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求‌。

截止閥J41H-16C性能規范：

產品型號	公稱壓力	強度試驗壓力	密封試驗壓力	工作介質
J41H-16C	1.6	2.4	1.76	水、蒸汽、油品等
J41H-25	2.5	3.75	2.75
J41H-40	4.0	6.0	4.4

截止閥J41H-16C主要零部件材料

零部件名稱		材料
		J41H-16C
閥體、閥蓋		WCB
閥桿		WCB
閥瓣閥座	密封面	鎳鉻耐酸鋼、鎳鉻鉬耐酸鋼聚四氟乙烯
填料		聚四氟乙烯　對位聚
填料壓蓋		WCB
手輪		球墨鑄鐵

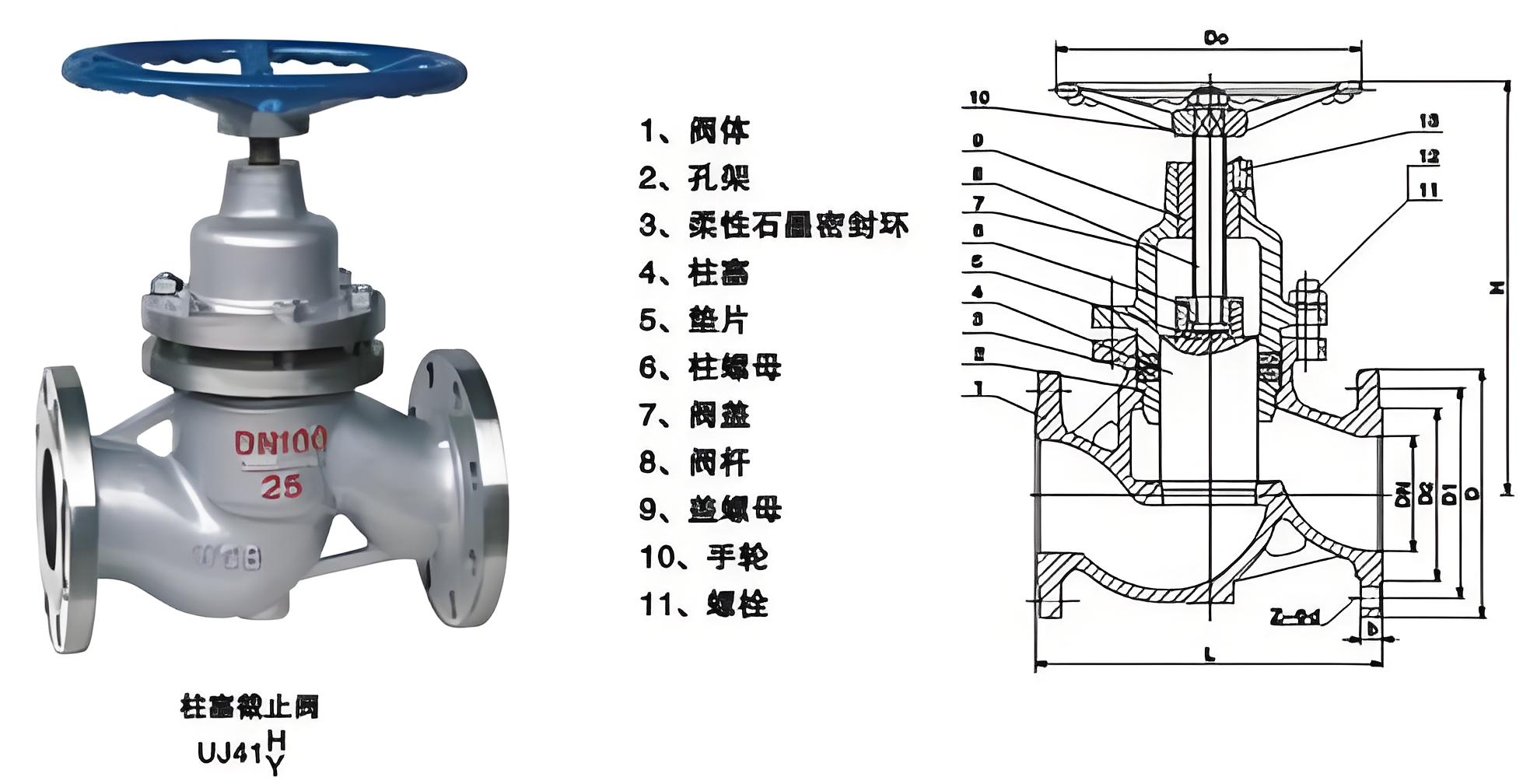

截止閥J41H-16C相關連接尺寸

型號	公稱通徑	尺寸								參考重量Kg
型號	公稱通徑	L	D	D1	D2	b-f	Z*Φd	H	Do	參考重量Kg
J41H-16C	15	130	95	65	45	16-2	4*Φ14	170	120	6.9
	20	150	105	75	55	16-2	4*Φ14	190	140	7.4
	25	160	115	85	65	16-2	4*Φ14	205	160	8.5
	32	180	140	100	78	18-2	4*Φ18	270	180	15.4
	40	200	150	110	85	18-3	4*Φ18	310	200	19.3
	50	230	165	125	100	18-3	4*Φ18	358	240	31.2
	65	290	185	145	120	18-3	4*Φ18	373	280	33.6
	80	310	200	160	135	20-3	8*Φ18	435	320	44.6
	100	350	220	180	155	20-3	8*Φ18	500	360	66.4
	125	400	250	210	185	22-3	8*Φ18	614	400	93.2
	150	480	285	240	210	24-3	8*Φ23	674	400	157.5
	200	600	340	295	265	26-3	12*Φ23	818	450	200
	250	730	405	355	320	30-3	12*Φ25	969	550	295

截止閥J41H-16C\DN250]安裝的核心注意事項‌包括確保介質流向與閥體上標示的箭頭一致，安裝時應使用合適的工具和材料，確保閥門與管道連接牢固且無泄漏‌。 ‌安裝前的準備工作‌包括：檢查截止閥的型號及規格，確保材料和工具符合要求。清洗和檢查零件，確保表面無污垢和缺陷，尺寸符合要求。準備所需的工具，如扳手、扭力扳手、鉗子等‌。 ‌安裝過程中的具體步驟和注意事項‌： ‌

1、安裝閥體‌：將閥體放在工作臺上，用扳手依次擰緊法蘭螺栓，保證閥體與管道連接緊密。
2、安裝閥桿‌：將閥桿放入閥體中，注意閥桿頂部與閥蓋對齊，并在閥桿頂部安裝止動裝置。 ‌
3、安裝閥芯‌：將閥芯放入閥桿內，端部與閥桿連接，用扳手緊固閥芯螺栓。 ‌
4、安裝閥蓋‌：將閥蓋放在閥體上，用扳手依次擰緊法蘭螺栓。
5、安裝手輪‌：將手輪放在閥桿上，用扳手緊固手輪螺母。
6‌、檢查和試運轉‌：檢查閥門連接是否完好，試運轉閥門，確保開啟和關閉靈活順暢‌。 ‌
7、安裝后的檢查和維護‌：定期檢查閥門的連接是否緊固，零部件是否正常。定期涂抹潤滑油和氧化鋅膏，確保零部件正常工作。如發現閥門故障，應及時清洗和維修，保證正常使用‌。
