產品名稱：閘閥Z41H-25 DN200按照型號報價[ 2024-10-08 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

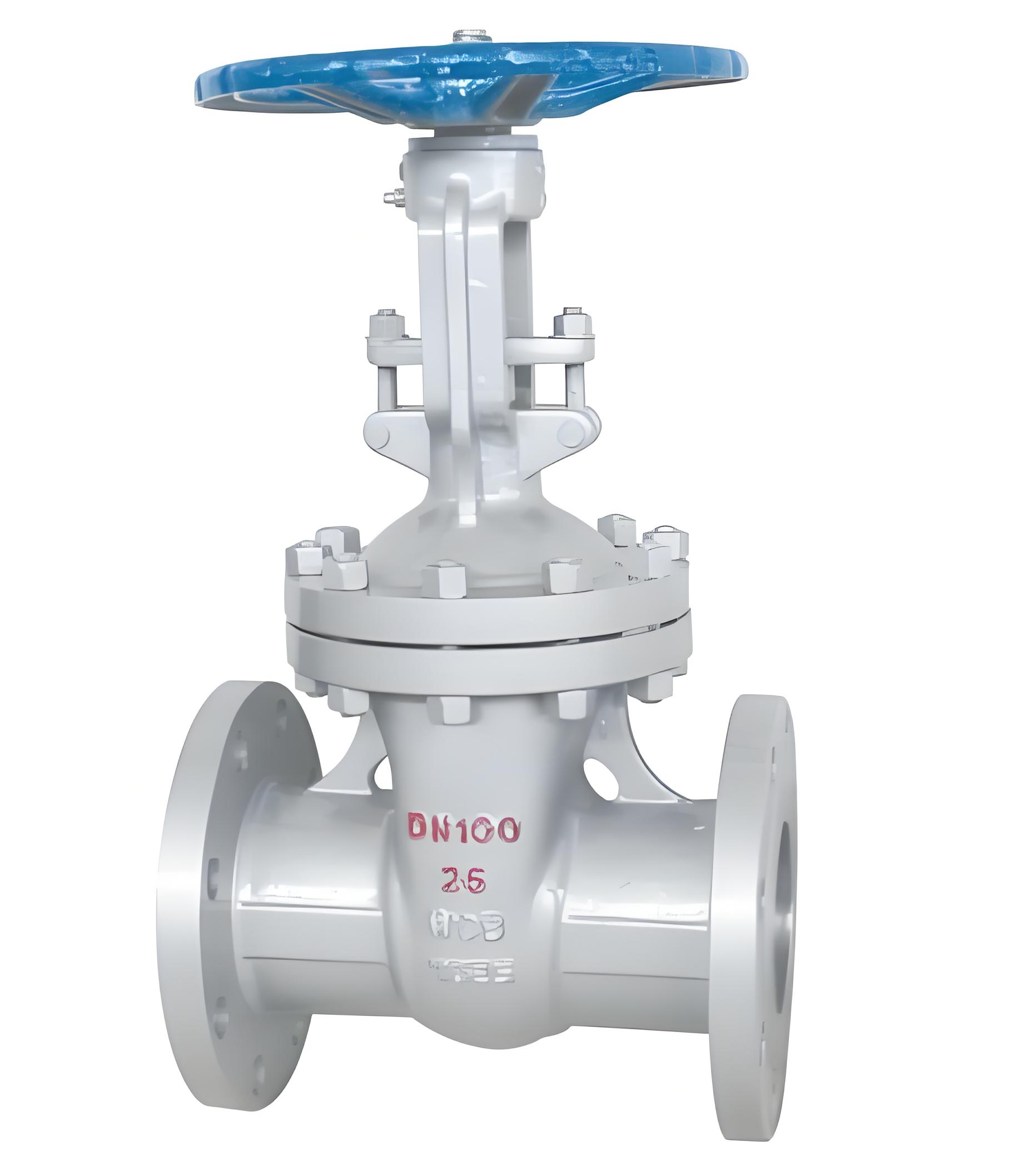

一、閘閥Z41H-25 DN200按照型號報價介紹
閘閥Z41H-25是一種常用的管道控制裝置，主要用于切斷或連接管道中的流體。‌適用于多種工業、農業和城市應用場景‌。廣泛適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上,切斷或接通管路介質。

二、手動閘閥Z41H的主要特點和功能
1‌、密封性能‌：采用不銹鋼合金堆焊的密封面，確保良好的密封性能和耐腐蝕性‌。 ‌
2、操作方式‌：可以通過手動、齒輪傳動、電動、氣動等多種方式進行操作‌。
3‌、結構形式‌：包括彈性楔式單閘板和剛性楔式單閘板等多種結構形式，適用于不同的管道需求‌。

三、手動閘閥Z41H的適用介質和注意事項
‌1、適用介質‌：適用于水、蒸汽、油品、酸性介質等多種介質‌。 ‌
2、應用行業‌：廣泛應用于石油、化工、制藥、電力等行業，適用于高溫高壓的管道系統‌。
3、選購參數和注意事項包括： ‌選購參數‌：根據不同的使用需求，可以選擇不同的材質和驅動方式，如WCB、不銹鋼等‌。
4‌、安裝和使用‌：一般應當水平安裝，確保良好的密封性和操作便利性‌。

GB 2.5/1.6 MPa
DN	10	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	200	218	258	275	280	330	350	400	400	415	460	510	710	830	925	1250	1380
D0	120	120	140	160	180	200	240	280	320	360	360	400	400	500	600	800	800
Wt(Kg)	4.9	5.3	7.0	7.4	8.5	12.5	16	25	29	33	79	95	180	440	650	750	1150

GB 4.0 MPa
DN	10	15	20	25	32	40	50	65	80	100	125	150	200
L	130	130	150	160	180	200	230	290	310	350	400	480	600
H	200	235	275	285	303	355	375	410	435	480	588	610	720
D0	120	120	140	160	180	200	240	280	320	360	400	400	400
Wt(Kg)	4.9	5.7	7.0	7.4	8.8	16	24	33	44.5	60	90	99	190

GB 6.4 MPa
DN	10	15	20	25	32	40	50	65	80	100	125	150	200
L	170	170	190	210	230	260	300	340	380	430	500	550	650
H	200	200	230	275	325	360	410	435	485	575	630	650	815
D0	120	140	160	180	200	240	280	320	360	400	400	450	500
Wt(Kg)	5.8	10	13	15	16	25	35	48	56	115	132	158	284
GB 10.0/16.0 MPa
DN	10	15	20	25	32	40	50	65	80	100	125	150	200
L	170	170	190	210	230	260	300	340	380	430	500	550	650
H	200	203	230	275	325	360	410	450	545	620	730	840	925
D0	120	140	160	180	200	240	280	320	400	400	450	500	550
Wt(Kg)	6	11	13	15	19	29	48	65	85	125	148	310	588
